一、概述
本仪器采用先进的开关电源和精密测量技术，以高速微控制器为核心，采用高速A/D转换器及程控电流源技术，达到了前所未有的测量效果及高度自动化测量功能，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善，充放电速度快等特点。该仪器体积小、重量轻、便于携带，是测试变压器、电机、互感器等感性设备直流电阻的新一代产品， 取代单、双臂电桥测试是发供电单位、变压器制造行业及大中型用电企业变压器直流电阻测量的理想产品。
二、主要功能及特点
1、采用高速16位A/D转换器，测量数据稳定，重复性好。
2、自动测试无需量程选择，自动程控电流源技术，电流档位无级可调，由内部微控制器根据被测电阻自动控制，从而达到比较宽的测量范围和最佳的测量状态，也可手动切换电流换档。
3、抗干扰能力强，保护功能完善，避免反向电压打坏仪器，具有自动放电声音指示功能，充放电速度快。
4、测试重复性好，仪器内部程序采用防脉冲干扰平均滤波法将瞬间干扰造成的错误数据滤除。
5、响应速度快，采用增强型单片处理器，速度是普通单片机的12倍。
6、可显示测量电流，电阻，同时显示测量时间。
7、仪器内部时钟电路，方便记录测试时间和日期。
8、可储存100次测量数据，同时可以删除，单次打印，全部打印，测试数据掉电不丢失。
9、仪器配备面板式前换纸高速热敏打印机，可方便测试人员现场打印测试数据。
10、人性化汉字菜单操作简单，直观方便。
11、仪器内部可充电电池，现场无需电源可测试，智能充电不损伤电池。
三、主要技术参数
1、手动量程选择：电阻测量范围
·被测阻值≤6Ω， 测试电流3A
·被测阻值≤10Ω， 测试电流2A
·被测阻值≤20Ω， 测试电流1A
·被测阻值≤40Ω， 测试电流0.5A
·被测阻值≤200Ω， 测试电流0.1A
·被测阻值≤400Ω， 测试电流50mA
·被测阻值≤4kΩ， 测试电流5mA
·被测阻值≤10kΩ， 测试电流2mA
·自动量程选择：电阻测量范围
·被测阻值0-20KΩ 测试电流0A-5A
2、测量精度：0.2级±2个字。
3、分辨率：1μΩ。
4、数值显示： 4位半液晶显示
5、电源：AC220V±15％；50Hz。
6、整机功耗：≤60W。
7、湿度：≤85％RH。
8、温度：-10℃—50℃。
9、外形尺寸：300mm×220mm×180mm。
10、重量：6kg
四、面板及各键功能介绍
1、液晶屏：显示数据和操作提示
2、I+接线柱：输出电流端子+
3、U+接线柱：电压采样端子+
4、I-接线柱：输出电流端子-
5、U-接线柱：电压采样端子-
6、仪器接地端子
7、AC220V：电源插座及开关
8、操作按键：
·复位：复位系统，测试时按复位键停止测试。
·↑/停止： 两个功能，菜单栏向上移动，在测试时停止测试
·↓/保存：两个功能，菜单栏向下移动，在测试时保存数据
·确定/打印：两个功能，菜单栏确定操作，在测试或者查看数据时打印测试数据。
9、高速热敏打印机
五、操作方法：
1、接线
把仪器所配置的测试线依颜色插入仪器对应的测试端口（粗的一端为电流细的一端为电压），把测试夹可靠地夹在被测绕组的两端。（注意： 测试夹要与试品良好接触。）
2、操作过程
（1）自动测试：
开启电源开关，开机后仪器显示图1
确认接线正确后，按一下确定键，开始自动测量。如图2，3
仪器根据被测电阻的大小自动调整测试电流，当充电完成后显示测试结果图4
测试过程中按保存键保存测试结果，存储器一共可以保存100次测试数据，当超过100次时，自动覆盖最前面的一条数据。按打印键打印测试结果。
按停止键或者复位键停止测试，停止测试后仪器开始自动放电，仪器内部蜂鸣器报警，等待报警声音停止后才可拆掉测试线，否则会因拉弧损坏仪器及人身安全不利，最后关闭电源开关。
（2）选择量程测试：
按↓移动光标到量程选择项如图5
要是被测电阻不在量程范围内提示错误如图10，后自动复位。
测试过程中按保存键保存测试结果，按打印键打印测试结果。
按停止键或者复位键停止测试，停止测试后仪器开始自动放电，仪器内部蜂鸣器报警，等待报警声音停止后才可拆掉测试线，否则会因拉弧损坏仪器及人身安全不利，最后关闭电源开关。
（3）查看结果，打印保存的数据，清空数据。
测试中按保存键数据会自动保存在存储器中，可保存100次测试数据掉电不丢失。当需要查看之前保存的结果时，移动光标到第三项“查看结果”按确定键显示下面界面如图11
如果需要打印存储器中的所有测试结果可移动光标到“打印全部”选项按确定，会提示“正在打印”
如果需要清空存储器中的数据，移动光标到“全部清空”再按确定键清空存储器中的所有数据，清空完后提示“清空完毕”如果需要查看保存的结果移动光标到“查看结果”确定键，显示如图12
按↓键显示下一条数据，按↑键显示上一条数据，按打印键打印当前测试数据，如需退出请按复位键。
（4）时钟设置
在主界面移动光标到时钟设置，按确定键进入时钟调整界面如图13
按确定键年开始闪动，如需调整按↓或者↑，再按确定键月开始闪动，需要调整同前面一样，依次日闪动，周闪动，时，分，秒，调整好后再按一次确定键退出次界面。
（5）现场打印机结果如图14、15.分别为单次结果，和全部结果。

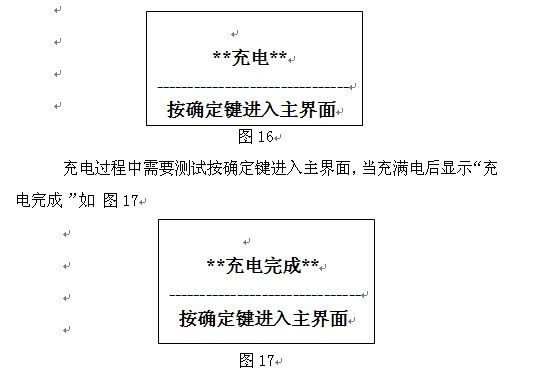

（6）充电仪器内部有可充电电池，需要充电时接上220v电源，打开电源开关液晶屏显示“充电”如图16
六、注意事项
1、改换、拆除测试线必须等到仪器放电结束（蜂鸣器不响）后方可进行，否则会因拉弧损坏仪器及对人身安全不利。
2、测量过程中若出现异常情况，请按复位键或关机，若无法恢复正常请和本公司联系，不得自行拆卸
3、打印纸更换时将打印纸装入纸仓，将打印纸拉出，盖上前盖板。热敏打印纸只有较光滑的热感面（正面）才能打印内容。
4、更换保险丝时在电源插座处有一个保险丝盒， 用平口起子将该保险丝盒往上拉即可更换保险丝。保险丝规格为3 A。
5、本产品运输时必须进行包装，包装箱可用纸箱或木箱， 包装箱内应垫有泡沫防震层。包装好的产品， 应能经公路、铁路、航空运输。运输过程中不得置于露天车箱。仓库应注意防雨、防尘、防机械损伤。
6、仪器平时不用时， 应储存在环境温度-20℃ ～60℃ ，相对湿度不超过85%，通风，无腐蚀性气体的室内。存储时不应紧靠地面和墙壁。
7、在气候潮湿的地区或潮湿的季节，本仪器如长期不用，要求每月开机通电一次（ 约二小时），以使潮气散发，保护元器件。
8、仪器损坏后，请立即停止使用并通知本公司，不得自行开箱修理。
五、仪器装箱清单
1、主机 1台
2、电源线 l根
3、测试线2根
4、说明书1份
5、打印纸（57*33）1卷
|
