一、产品配置单
测试仪主机 一台 附件箱 一个
直线位移传感器 一只(其它两路选配) 角位移传感器 一只
传感器连接电缆 一条(其它两路选配)
触头状态连接线 两条(其它两路选配) 触头状态延长线 六根
合分闸输出线 一条 储能电源输出线 一条
外接电源输入线 一条 电源线 一条
短接线 一条 万用传感器支架 一套
打印纸 一卷 显示屏点触笔 一根
USB数据线（上位机连接线） 一条
上位机测试软件 一套
二、产品概述
GKC-VIII全自动智能开关分析仪是根据 DL/T 846.1~DL/T 846.9 — 2004《高压开关综合测试仪》，DL/T596-1996《电力预防性试验规程》，GB/T1984-2003《高压交流断路器》而研发的新一代测试仪。可测试各种国产（进口）真空、六氟化硫、油高压断路器，负荷开关、GIS接地刀闸开关、接触器、继电器、空气开关等开关的机械特性参数(时间、同期、弹跳、行程、速度、操作电压、电流、反弹、主端口与辅助开关的配合时间、机械操作等各项数据及波形)，精确的分析计算功能，可灵活定义开关的速度，大容量数据存储直接存在硬盘，并可进行数据导入导出，方便查看，打印。仪器自带内部可调直流电源，可进行合闸、分闸、重合闸测试，也可进行低电压动作试验。面板式宽幅高速热敏打印机能随时打印全部数据及动作特性曲线。Window操作系统，触摸屏操作，8寸大屏幕彩色液晶显示屏。配有上位机软件，可连接电脑进行数据测试、分析、存储、管理和各种报表的打印。广泛应用于供电系统、开关生产厂家、工矿、冶金、铁路等用电部门进行出厂、交接、预防及检修试验。
三、产品特点
·采样精度高：精确的采样技术，采样频率20000Hz，位移精度16位。
·内置操作电源：内置可调直流电源，带短路保护功能，可同时满足低电压和高电压动作试验。
·内置一键调压：操作系统自带电压调节功能，在做低电压试验时只需要根据客户的要求直接选择不同的电压，系统即可自动升压或降压，进行自动调节，而减少手动调压的麻烦和误差。分别设置有30%，65%，85%三个档位，方便用户做低电压试验用，此项功能让仪器的操作更简便。
·人性化界面：window操作系统，8寸大屏幕彩色液晶触摸屏，软键盘字符输入，可新建开关型号、速度定义及完成相关参数的保存、删除、设置、测试、分析等操作。
·传感器灵活设置：可以选用直线位移传感器也可使用角位移传感器，可任意设置传感器的安置位置。
·仪器操作方便：全自动测试，方便快捷。仪器会自动识别合、分闸，完成单合、单分、重合闸测试仅需按一下测试按钮即可以完成测试和结果显示。
·12路时间采样：可测量四断口开关，最多同时测量12路合、分闸时间和弹跳。
·3路位移采样： 可同时测量三相的开距、超行程、速度。
·断路器模式接触器模式可切换：能够测量机械保持的断路器和开关，也可测量电保持的断路器或接触器。
·采样时间长度可设置：能够设置采样时间，最长可测量合闸时间或分闸时间为10秒的开关。
·采样率可设置：根据采样时间的设置自动调整采样率。
·多种测试类型：能够实现开关单分、单合、合分、分－合分测试。
·多种测试方式：可设置内控（内触发）、外控（外触发）、手动、电保持模式（接触器）、机械保持模式（断路器）。
·速度定义灵活：通用速度定义模板，提供“占总行程分比”、 “时间”、“行程”三种方式分别定义速度范围，满足各种速度测试要求，同时可设置、修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。
·波形显示全面：12路触头通断、3路行程、线圈电流、时间波形。
·宽幅高速打印：内置80mm高速热敏打印机，创市场同类产品中首家使用宽版打印机的先例。打印机面板安装、数据表单打印美观清晰、波形直观。
·USB数据通讯：面板配置三个USB接口可进行数据导入、导出或连接鼠标、键盘等外围设备。配有上位操作软件，可在电脑上对测试数据进行多样化的分析计算，打印存档。可连接电脑进行测试。
·大容量存储： 测试结果直接保存在硬盘，大容量存储，测试结果数据库管理，可方便查询历史测试记录。
四、技术指标
·主机外形尺寸：370mm×280mm×240mm；主机重量：10kg
·使用环境：环境温度：-10℃～50℃；相对湿度：＜80%
·工作电源：电压：AC220V±10%；频率：50Hz±5%
·安全性能：绝缘电阻：＞2MΩ；漏电流：＜3.5mA
·直流电源：调整范围：30～270V；准确度: ±（1%读数+1个字）；负载变化率：≤1% 额定电流：10A 最大瞬时电流：20A
·外接电源：允许外接电源：0～20A
·时间通道： 12路（A1,B1,C1,A2,B2,C2,A3,B3,C3,A4,B4,C4）或（A1,B1,C1,F1,F2）断口电压12V可测量辅助开关配合时间，采样频率：20KHz
·行程通道： 位移传感器：3路， 采样频率：20KHz，分辨率16位。
·时间测试范围：0.05ms～10s（可特殊定制更长时间）；准确度：±（0.1%读数+2个字）；分辨率：0.05ms
·行程测试范围：0～1000mm；准确度：±（1%读数+1个字）；分辨率：0.1mm
·速度测试范围：0.01～20.00m/s；准确度：±（1%读数+1个字）；分辨率：0.01m/s
·电压显示范围：20-300V；准确度：±（1%读数+1个字）；分辨率：0.3V
·电流测试范围：0.1A～20A；准确度：±（2%读数+1个字）；分辨率：0.02A
五、注意事项
1、在本系列产品与被测试品之间接线前，应确保被测开关不带电，并与电力系统完全隔离。
2、为安全起见，在对本机作各种连接时，请不要抓住线缆进行拉扯，而应握住插头进行操作。
3、请不要将本机放置于可能受热和受潮的地方，如火炉，水槽等。
4、本机从寒冷的环境中被带到充分加热的环境中时，机内可能会凝结湿气，导致机内绝缘水平降低。请确认本机内无湿气后再行使用。
5、请不要将本机放置于灰尘容易聚集的地方。
6、请将本机放置于通风良好的场所。
7、请注意不要在雷雨的情况下使用本测试仪器。
8、请不要使用汽油﹑香蕉水等化学试剂擦拭机器，而应使用柔软干燥的棉布擦拭。
9、请确认当地电网电压是否与本机供电电压相符。交流220V±10%，50/60Hz。
10、请不要破伤随机所带的线缆，以确保使用安全。一旦发现破损，请立即更换。
11、当仪器出现故障时，请勿擅自打开机箱，以免造成不必要的损失及伤害，请及时联系厂家或者返厂维修。
六、仪器接线说明
（1）、仪器面板说明

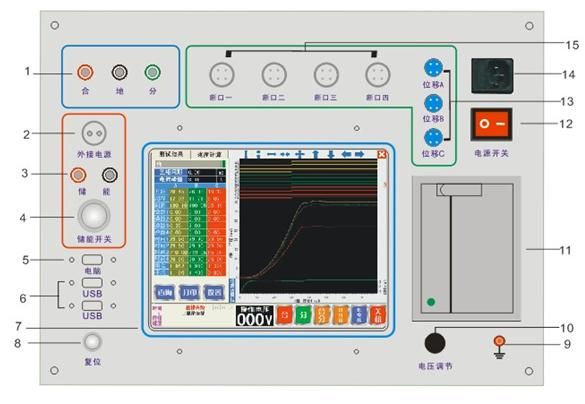

图1
1.分、合闸接线接口：当内控时输出电压信号控制断路器动作，外控时为输入电压信号触发采样。
2.外接电源接口：当仪器内部电源不能满足要求时，该接口可外接电源，仪器自动识别（当外部有电压时使用外部电源）。
3.储能输出端口：连接储能电机，按钮按下时输出电压。
4.储能开关：按钮按下时输出储能电压。
(注：此储能开关为新型金属按键，故按此键时务必要在按键中心部位按下，以防不平衡按下出现不弹起状况)
5.电脑接口：通过USB数据线连接电脑测试。
6.USB接口：连接U盘导入导出数据或连接鼠标键盘等外围设备。
7.8寸彩色触摸显示屏：显示操作过程和测量结果，触摸输入。
8.复位按钮：使仪器复位，（当仪器死机或出现异常时使用）。
9.接地：仪器接地，保证安全。
10.电压调节旋钮：转动该旋钮可以调节内部直流电源的输出电压（30V-270V）。
11.80mm宽幅热敏打印机：打印测试数据及特性曲线。
12.电源开关：仪器电源总开关。
13.传感器接口：连接直线位移传感器或角位移传感器，（当校验模式或连接角位移传感器时请使用位移A接口）。
14.电源输入插头带输入保险：（AC220V /10A）。
15.触头信号输入接口：断口1（A1，B1，C1，GND1）断口2（A2，B2，C2，GND1）断口3（A3，B3，C3，GND2）断口4（A4，B4，C4，GND2）分别对应黄绿红黑夹。
（2）、触头信号线的连接
仪器设有四组触头接线端子，A1，B1，C1，GND1 ； A2，B2，C2，GND1；A3，B3，C3，GND2 ； A4，B4，C4，GND2共16根线，（A、B、C对应的颜色分别为黄、绿、红，黑色为“GND”。）
辅助开关与主触头配合时间测试时： A2为F1, B2为 F2 ,C2为空，GND 为公共端。
单断口测试时：A1、B1、C1（黄，绿，红，测试夹）分别与被测试断路器静端相连，用短接线短接动端并接GND1（黑夹子），另一头航空插头接仪器面板“断口一”。如图2
图2
双断口测试时A1、B1、C1 、A2、B2、C2（黄，绿，红，测试夹）分别与被测试断路器断口一，断口二静端相连，用短接线短接动端并接GND1（黑夹子）， 航空插头对应接仪器面板“断口一” ，“断口二”，断口一和断口二的黑色夹子仪器内部是导通的，可以只接其中一个。如图3
图3
四断口测试时A1、B1、C1 、A2、B2、C2（黄，绿，红，测试夹）分别与被测试断路器断口一，断口二静端相连，用短接线短接动端并接GND1（黑夹子）， 航空插头对应接仪器面板“断口一” ，“断口二”，断口一和断口二的黑色夹子仪器内部是导通的，可以只接其中一个。A3、B3、C3 、A4、B4、C4（黄，绿，红，测试夹）分别与被测试断路器断口三，断口四静端相连，用短接线短接动端并接GND2（黑夹子）航空插头对应接仪器面板“断口三” ，“断口四”，断口三和断口四的黑色夹子仪器内部是导通的，可以只接其中一个。（断口一黑色夹和断口二黑色夹为导通的；断口三黑色夹和断口四黑色夹为导通的；断口一和断口三的黑色夹不导通） 如图4
图4
（3）、分、合闸、储能的接线
合接合闸线圈， 地接公共端， 分接分闸线圈， 储能接储能电机如图5、 图 6。
内控时：合、分输出电压，外控时：合、分为外触发信号输入。
图5 图6
七、传感器安装与设置
（1）万能支架安装：万能支架一端固定在直线位移传感器上的固定块上，或角位移传感器上的固定片上，万能支架固定夹固定在开关本体上。
（2）直线位移传感器：使用时根据测试开关对象、类型的不同，配用相关连接件。
（3）角电阻传感器：开关在分或合状态安装角电阻传感器时，应注意运动方向避免进入传感器盲域，可进入仪器设置界面查看传感器动端位置如图7，传感器箭头位置最好在中间区域。（使用转角传感器是请将传感器线连接到仪器面板的“位移A”）
图7
（4）线性位移传感器的安装如图8
图8
（5）角位移传感器的固定如图9
图9
（6）传感器的设置：通过触摸屏选择对应传感器的安装位置位置，模式，打开软键盘输入传感器长度(使用直线传感器是输入直线传感器的长度；使用角位移传感器是请选选校验模式，校验后自动输入传感器长度)。
（7）设置测试参数：如果您第一次使用该仪器，则需要设置测试必需的测试参数，如传感器安装的位置、传感器的长度、控制方式等。如果您上次使用该仪器时已经设置好了测试参数，那么这些设置已经被保存。如果您本次测试不想改变原有的测试参数，那么可以点设置完成，直接进行测试。
（8）设置传感器的位置和类型：①测试模式：适用于已知传感器总长，输入传感器总长即可。②校验模式：适用于已知开关的总行程，输入总行程后测试一次后自动计算传感器总长。然后再选择测试模式。（主要用于角位移传感器）
选择被测开关的类型，选择传感器对应的安装位置图10
图10
(9)选择电压：选择对应操作电压（按钮功能为电压粗调，当进入主界面后操作电压与额定电压有偏差时，可以调整电压调节电位器进行微调）图11
图11
八、型号选择及设置
测试前选择开关型号，输入编号， 若以前以设置好开关型号则直接选择，若没有设置则需要进入型号管理进行设置，如图12。
图12
因为不同开关的速度定义方式不同，进入型号管理后设置好速度定义及采样时间并保存。如图13
图13
假如采样时间设置为2000ms，在进行合闸测试时仪器合闸接口输出电压控制开关合闸，当开关在2000ms内能够合闸则测试正常；当开关在2000ms内没有合闸，则仪器关闭合闸输出，并提示错误开关拒合。采样时间的设置要根据开关的合闸时间或分闸时间进行设置，软件默认的采样时间为2000ms，当采样时间设置过短时，合闸时间超出了采样时间仪器就会提示开关拒分或拒合；当采样时间设置过长时，如果开关本身异常，出现拒分拒合时，合闸或分闸线圈通电时间过长可能会造成损坏。采样时间最长为20000ms（20s），超出20000ms时，系统默认为2000ms（2s）。
采样率会根据采样时间进行调整，当采样时间小于等于2000ms时采样率为20khz；当采样时间大于2000ms并小于等于4000ms时采样率为10khz；当采样时间大于4000ms并小于10000ms时采样率为5khz；
九、选择控制方式：控制方式分为手动、内控、外控。图14
图14
手动：触头型号变化作为触发型号，适用手动合分测试（只能测试同期和弹跳速度无法测试时间）
内控：用户通过操作触摸屏的合分按钮发出命令使开关动作完成测试，内控时合闸分闸插头输出电压（内同步）。
外控：仪器不控制开关动作，只是数据采集，使用外控时通过外部电源让开关动作，一旦仪器接收到分合闸线圈有电压则开始测试，外控时合闸分闸插头接收触发信号。（外同步）。
四种操作方式，对应了以下t1、t2、两个控制参数。这两个参数的值必须大于20ms。T1，T2为做重合闸时的时间间隔。
机械保持： 适用于一般的断路器有分闸、合闸线圈。（合闸时仪器合闸接口通电，当开关合闸后合闸接口断电；分闸时仪器分闸接口通电，当开关分闸后分闸接口断电）
电保持： 适用于接触器或只有一个线圈的断路器。（合闸时仪器合闸接口一直通电，分闸时合闸接口断电）
十、调节操作电压进行测试
（1）调节操作电压：
1）快速调整电压
进入设置界面选择对应操作电压（按钮功能为电压粗调）图11
当操作电压与额定电压有偏差时，可以调整电压调节电位器进行微调。（如果为用户外接电源，应该用其它方式调节电压）。显示如图15
图15
2）低电压实验
先选择对应的额定电压，然后选择对应的低电压，（当电压从高向低调节时，因为电源电容有剩余电压所以下降时稍慢一些）当实际电压与所需要电压有偏差时，可以调整电压调节电位器进行微调。 如图16
图16
（2）选择操作方式：操作方式共4种，单分，单合，合分，分合分。如图17
图17
（3)测试结果显示：选择对应的按钮进行测试，测试完成后显示测试结果及曲线。如图18
图18
十一、测试结果分析、保存、查看、打印
(1) 速度分析计算：可以对所测数据进行分析计算出任意区段的速度。可按时间 ，行程， 百分比，三种方式计算。如图19图20
图19 图20
(2) 测试结果的保存: 测试结果可以可以自动保存也可提示保存。在设置界面选择测试结果自动保存自动保存测试数据，反之每次测试后提示是否需要保存。如图21
图21
(3)测试结果查询：保存后的数据存在结果数据库中按查询可查看历史测试数据。双击可打开对应的测试结果曲线，可按条件查询筛选查询具体测试结果。图22
图22
(4)测试结果打印：仪器自带宽幅热敏打印机，（如果使用微型打印机打印请不要选择A4打印格式）点击主界面的打印按钮，直接打印数据和曲线。如图23为仪器自带打印机分闸测试结果 图24为连接A4打印机测试结果。
图23
图24
十二、连接电脑（上位机）测试
(1)连接数据线：将USB数据线一边与仪器的电脑接口连接，另一端连接电脑的USB接口。
(注：此上位机软件需要在WINXP系统下运行。)
(2)安装USB驱动程序：首次连接仪器需要先安装USB 驱动。接好USB线后电脑提示安装驱动。如图23-1
图23 -1 图23 -2
选择“从列表或指定位置安装”，下一步选择“在搜索中包括这个位置”再点“浏览”如图23-2，选择驱动所在的目录。安装提示安装驱动。
（3）输入仪器编号：第一次联机需要输入仪器编号，仪器的编号是唯一的，测试软件的仪器编号请牢记如图24（可查看仪器液晶显示屏），输入仪器编号错误将无法测试提示“连接失败”
图24
十三、开关特性术语定义
1、三相不同期：指开关三相分（合）闸时间之间的最大及最小值差值。
2、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即第一次接触到完全接触间的时间）。
3、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。
4、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。
5、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言合闸前10ms内的平均速度。
6、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。
7、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。
十四、更换保险丝、打印纸
（1）更换电源输入保险：在电源插座下方有一个保险丝盒， 用平口起子将该保险丝盒往上拉即可更换保险丝。保险丝规格为10 A。如下图25
图25
（2）更换打印纸 ：本仪器选用前换纸型热敏打印机，不需拆机就可换纸，使用十分方便，不用维护。
1）打开盖板。
2）装上打印纸，（注意有正反面光面靠近打印加热板）。
3）盖上盖子，打开仪器电源，使打印机通电。
注意： 如果打印不了时需要检查更换打印纸，当没有纸时打印机就自动停止，更换打印纸后会自动检测到，本打印机必须安装热敏纸。
